Barrera Esclusa de Seguridad

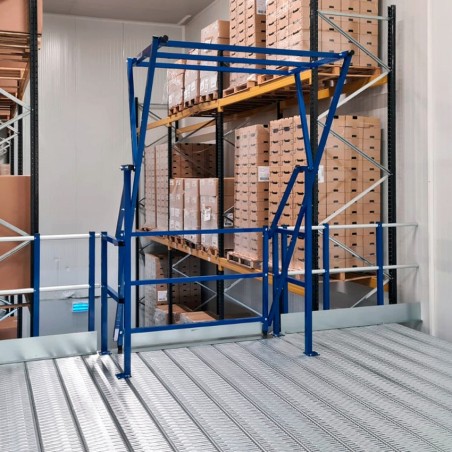

La Puerta Esclusa de Seguridad, también llamada Barrera Anticaída para altillos, es un elemento de seguridad y protección colectiva, de uso obligatorio según las normativas de prevención de riesgos laborales, que evita la caída de personas al subir cargas a una entreplanta o a otro nivel.

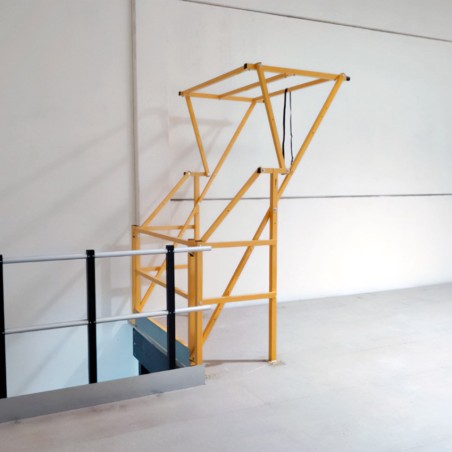

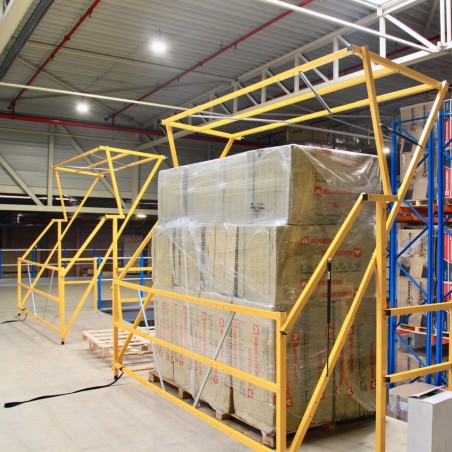

Funciona a modo de balancín: en una posición se deposita la mercancía con la carretilla elevadora, y en la otra se retira desde dentro del altillo, de forma que uno de los lados de la barandilla siempre permanece cerrado, evitando la caída a distinto nivel y sin necesidad de usar arnés.
La Puerta Esclusa está especialmente diseñada para su integración con las barandillas y altillos Tecrostar, aunque también pueden ser instaladas en cualquier otra superficie. Son muy sencillas de instalar y seguras.
Las dimensiones de la carga máxima a depositar y de la propia puerta dependen del modelo, según se muestra en la imagen principal.
Artículos relacionados
Adaptador para ac...
8.00 €Pilar Estabilidad XL
109.00 €Descansillo XL
497.00 €Ampliación "A" TX...
3,761.00 €Ampliación "B" TX...
3,853.00 €Escalera Recta La...
1,404.00 €Entreplanta indus...
5,340.00 €Entreplanta indus...
4,150.00 €
Más información
La Puerta Esclusa de Seguridad o Barrera Anticaída es un elemento de protección ideal para su ubicación en la Entreplanta TXL 32. Diseñada para su uso en estructuras industriales, permite desplazar cargas pesadas de la superficie inferior al piso superior del altillo, y viceversa, con plena seguridad en el movimiento.

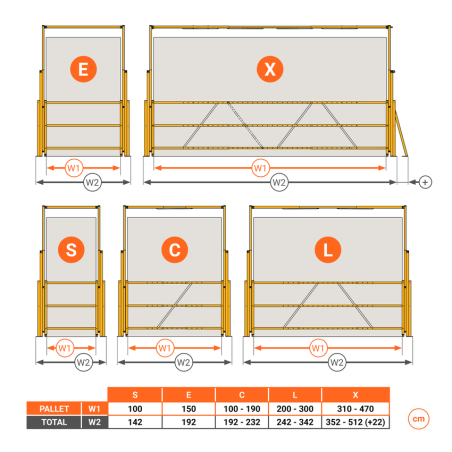

Con capacidad para volúmenes desde 150 cm hasta 300 cm de anchura, y hasta 235 cm de altura, previene el riesgo de caída de materiales en situaciones de apilamiento con una protección perimetral y ofrece un sistema de cierre y apertura de sencillo funcionamiento.
Las Puertas de ancho telescópico son regulables cada 10 cm.
Debido a su altura, en los tipos A y B se incluye una correa para facilitar la subida y la bajada de la puerta. El modelo Telescópico (200-300 cm) incorpora un sistema de muelles para controlar el movimiento de forma fácil y segura.
Conforme con los estándares y la ergonomía en los distintos puestos de trabajo, la Barrera Esclusa de Seguridad es idónea para sistemas de manipulación sencillos, permitiendo una máxima disponibilidad en el espacio de trabajo tanto en espacios con techos altos como en zonas que limiten la altura.
En el siguiente cuadro, se resumen las dimensiones de la carga máxima a depositar y de la propia puerta, según el modelo utilizado:
| H1 - Altura de carga (cm) | H2 – Altura de puerta (cm) |
Tipo A | 235 | 267 |
Tipo B | 199 | 239 |
Tipo C | 164 | 210 |
Ficha técnica
| Tipo de producto | Barandillas |
| Compatibilidad | Large, Extra Large |
| Material y acabado de los postes | Acero pintado con pintura electroestática (powder coating) |
| Peso neto (Kg) | 80 - 103 |
| Peso con embalaje (Kg) | 82 - 105 |
Opiniones
Preguntas y respuestas de clientes (3)
Buenas tardes
En primer lugar, agradecerle el interés en nuestros productos TECROSTAR.
En cuanto a su cuestión, nuestras barreras esclusas cumplen con la norma ISO 14122-3:2002 en cuanto a Seguridad de las máquinas. Por otra parte, la Comisión Europea determinó que estos productos no están sujetos a normativa CE.
Un saludo,
Carmen Urraca
Estimado Daniel,
Muchas gracias por ponerte en contacto con nosotros.
La altura H2 es la mínima que la barrera necesita para bascular, es decir, la máxima altura que la puerta alcanza. Ésta dependerá de las dimensiones de la carga a desplazar, para una altura de la mercancía H1 se necesita una distancia al techo mínima de H2.
Espero haber resuelto su duda.
Un saludo,
Marco Pérez.
Hola José Félix,
Los modelos de puertas son estándar y no los podemos cambiar, lo que si se puede hacer en el montaje es calzar la puerta cierta altura.
Se colocan bajo las placas de los postes de los bastidores laterales unos tacos a modo de calzos que permita elevar toda la puerta cierta medida, fijando las placas a los calzos y estos al suelo. Si se instala de esta forma, los bastidores frontales pueden no quedar verticales cuando la puerta está cerrada, y en caso de querer corregir esto, se necesitan unos tacos más largos bajo las patas.
Estas modificaciones en el montaje dependen del cliente y son responsabilidad suya, los productos se envían siempre con las instrucciones estándar.
Un saludo,
Enrique Baltanás
| Nombre: | |
| Email: | |
| Pregunta: | |
| Idioma: | |
| Hacer una pregunta sobre este producto |
Preguntas y respuestas frecuentes
- Todas las vigas y pilares
- El panel de suelo
- Toda la tornillería
- Anclajes de pared
- Manual de montaje
- Anclajes para anclar los pilares al suelo
- Servicio personalizado telefónico o por email por nuestros especialistas.
- Plateado anonizado (sin coste adicional)
- Negro lacado (coste adicional)
- Efecto Madera (coste adicional)
- Los aceros utilizados en vigas, pilares y otros elementos son aptos para usos estructurales con una elevada resistencia (S235, S275 o S3555 según la necesidad). Las piezas se fabrican con procesos corte láser, plegado y conformados de máxima precisión, para posteriormente someterse al pintado en horno (poder coating) de máxima adherencia con un acabado excepcional.
- Tornillería estructural en calidad 8.8
- Aluminio anodizado apto para exterior
- Los tableros de madera utilizados para formar el suelo portante de las entreplantas pueden ser de contrachapado de pino radiata europeo, o de tablero aglomerado estructural de alta densidad. Todos los tableros están machihembrados en sus cuatro lados, para evitar los fallos y desniveles en las uniones de los módulos
- Otras piezas de madera como los peldaños y partes de barandillas son de madera de haya de primera calidad
Los altillos y escaleras Tecrostar se suministran con todo lo necesario para instalar el kit en su configuración de mayor superficie o altura.
No
Si. Es una modificación por cuenta del cliente. Es posible cortar la barandilla y reducir su altura
Depende. Las barandillas son kits de 2m. Tendrás que calcular cuántos kits necesitas.
Los pasamanos de las barandillas* y escaleras** están disponibles en aluminio con los siguientes acabados:
En todos los casos es apto para exteriores
* La barandilla de litera tiene pasamanos de contrachapado de haya.
** Las escaleras de caracol llevan necesariamente pasamanos de polietileno de alta densdiad de color negro.
Hay alguna diferencia con el resto de gamas. Para las XL la ubicación donde se entrega la mercancía debe ser accesible para un camión de tipo tráiler largo (masa máxima admitida hasta 36t). En caso de que existan limitaciones de acceso para este tipo de camiones, se podrán aplicar gastos adicionales debidos a la necesidad de trasvase de la mercancía a un camión más pequeño. Si crees que existe algún tipo de limitación ponte en contacto con nosotros.
La descarga del producto es responsabilidad del cliente. La descarga del material se ha de realizar por el lateral del camión (este tipo de camiones no disponen de plataforma elevadora posterior).
El producto se entrega embalado con pallets en la parte inferior, por lo que su descarga se ha de realizar preferentemente con carretilla elevadora
Los productos Tecrostar están fabricados con los materiales más adecuados para las soluciones técnicas propuestas, combinando maderas, aceros y aluminios de gran calidad.
TECRO posee un Certificado de la Asociación Española de Manutención (AEM). También hemos recibido una Gold Medal Award of Merit del INPEX (Invention and New Product Exposition), principal reconocimiento a la innovación en la Feria de Invención más grande de EEUU
