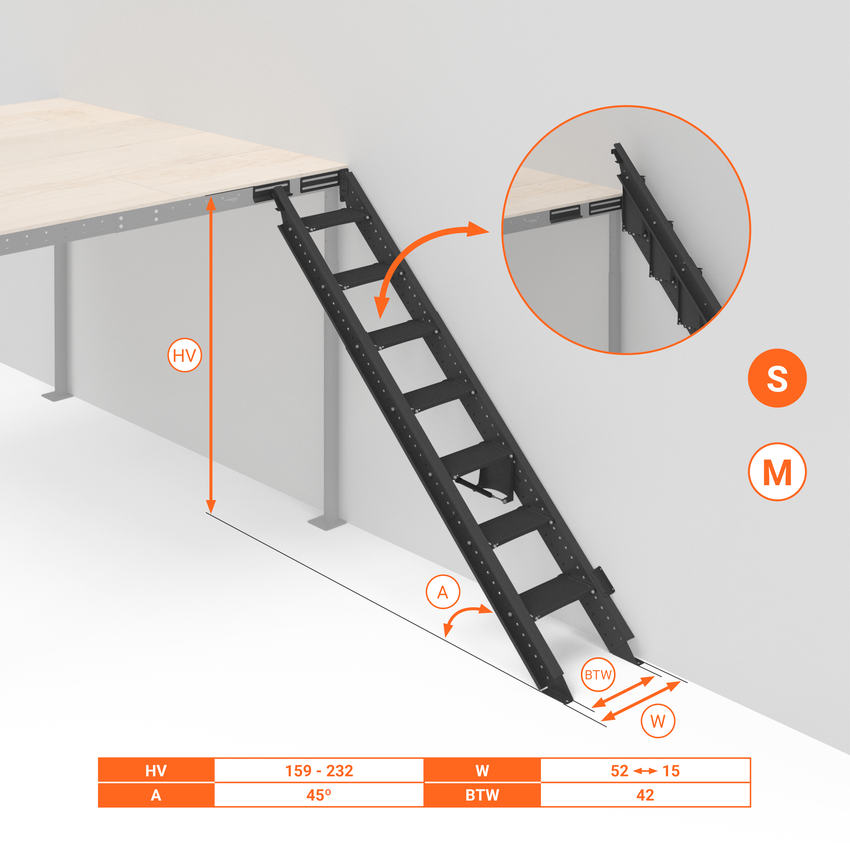

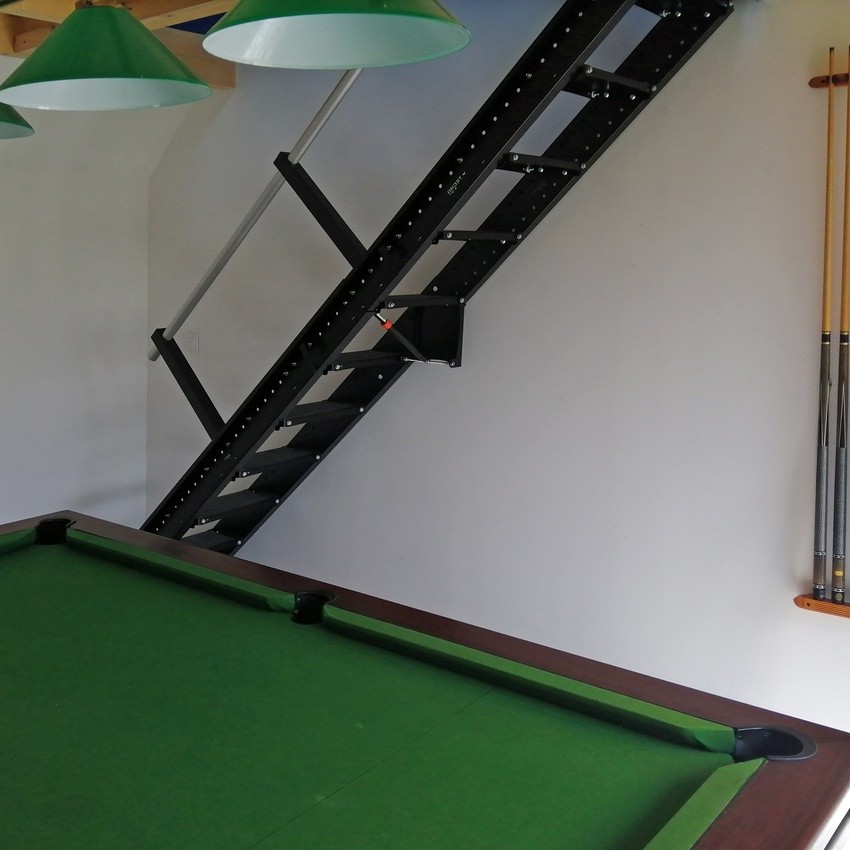

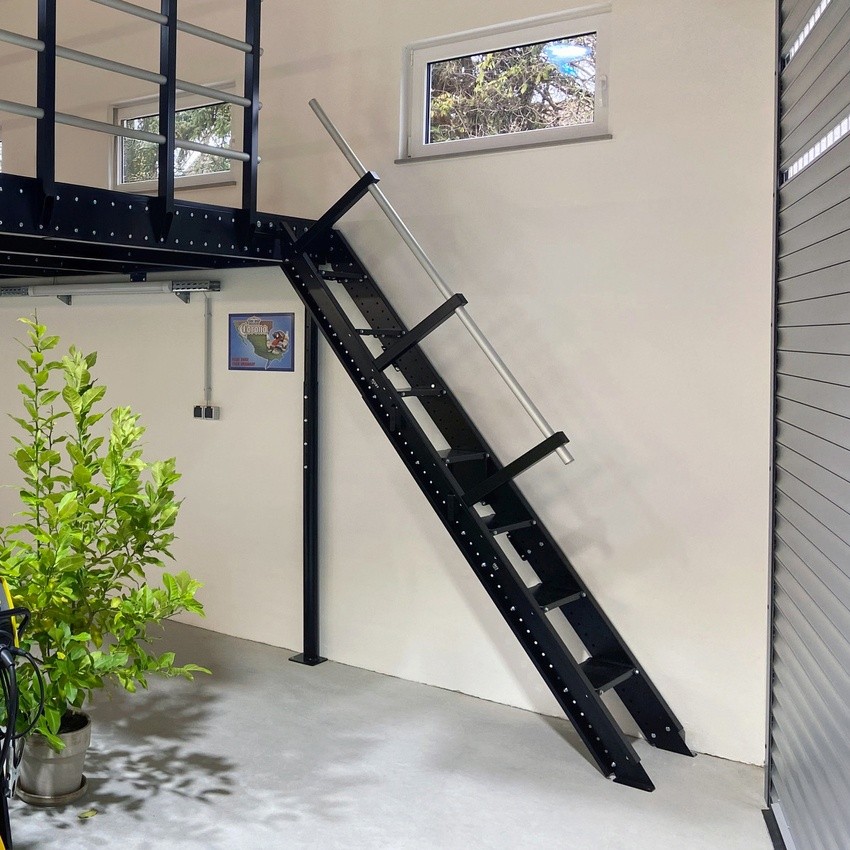

Échelle Rabattable au mur 45º
Référence: 35200-N
L’échelle Rabattable au mur est une solution idéale si il n’y a pas assez d’espace mais il est nécessaire d’y mettre un escalier collé au mur. Grâce à son système d’ancrage, cette échelle peut tourner et rester repliée optimisant l’espace au maximum afin de ne pas gêner le passage.
Voir plus
820,00 €
Description
Cette ’échelle doit être fixée au mur moyennant les pièces comprises dans le kit. En outre, il faut la fixer à la partie supérieure de la mezzanine avec les ferrures spéciales qui la permettra tourner sur soi-même. Il est possible de la configurer pour la coller soit au mur gauche soit au mur droit. Il est également disponible un kit de garde-corps pour l’installer sur le côté opposé au mur.

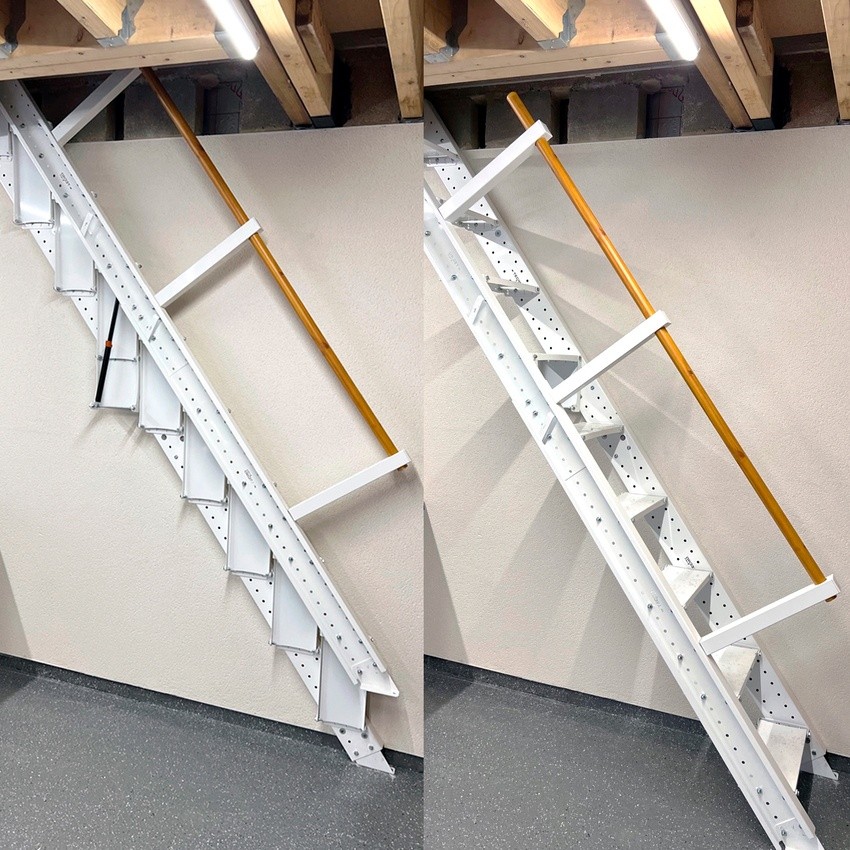

Le système qui permet de la rabattre est assisté par un cylindre hydraulique pour un usage fiable et facile. En outre, l’échelle rabattable au mur s’équipe d’un système de sécurité automatique qui évitera sa chute involontaire ou quelconque déplacement ou vibration de celle-ci.
Le mesures de la marche et la contremarche sont fixes, donc il n’est pas possible d’ajouter de marches supplémentaire ni de réduire la distance entre elles.
-
L'escalier est réglable en hauteur. Il est donc compatible avec toutes les mezzanines Tecrostar et autres surfaces, à condition que la HV corresponde à celle de la structure à laquelle il doit être ancré.
-
Pour une plus grande polyvalence, l'escalier s'adapte aux différentes configurations d'espace. Il peut être installé d'un côté ou de l'autre de la structure, perpendiculairement ou parallèlement à la poutre. Il est également possible d'utiliser un palier pour faciliter l'accès.
-
Vous pouvez l'installer à l'intérieur de la mezzanine en utilisant une poutre d'escalier . Celle-ci doit avoir la même catégorie que la mezzanine.
-
Le produit sera livré par une agence de transport externe au niveau de la rue.
-
Tecro Space S.L. n'est pas responsable d'une éventuelle utilisation ou installation incorrecte du produit.

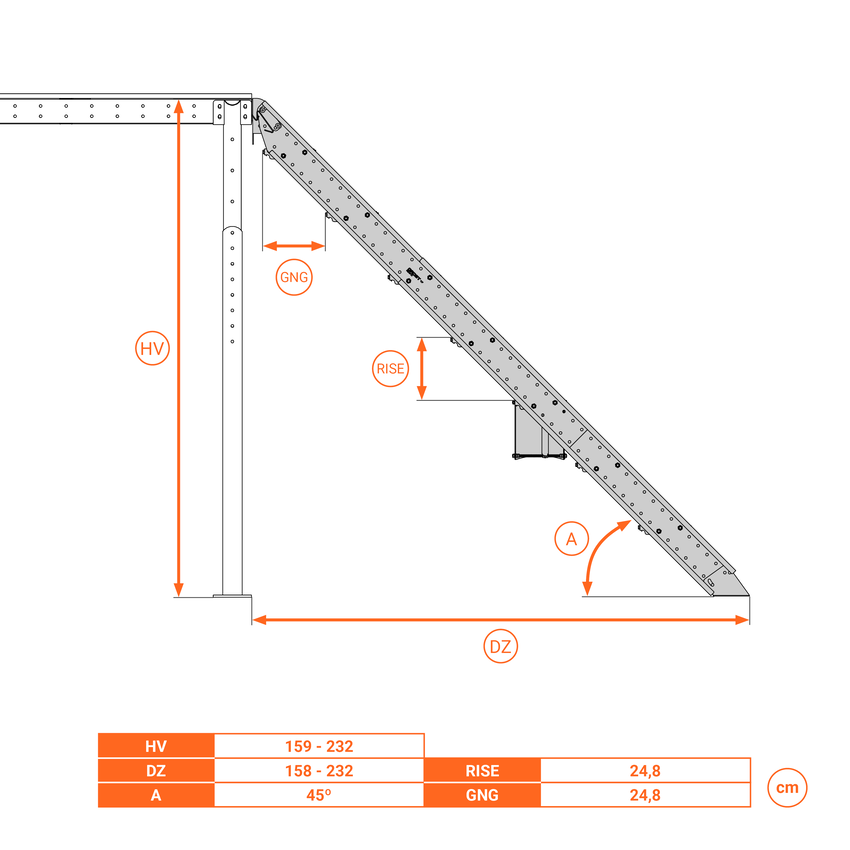

Fiche technique
35200-N
- Type de produit
- Escaliers
- Type de Escalier
- Escamotable, Droit
- Gamme
- Small
- Compatibilité
- Small
- Hauteur maximale sur le plancher (cm) (HT)
- 233
- Hauteur minimale sur le plancher (cm) (HT)
- 160
- Hauteurs disponibles sur poutre en cm (HV)
- 232, 219, 207, 195, 183, 171, 158
- Réglable en hauteur tous les (cm)
- 12,1
- Charge totale maximale (Kg)
- 150
- Nombre maximal de marches
- 10
- Mesures de la marche (cm)
- 40 x 20 x 3
- Inclinaison et ombre
- 45º / L’ombre est 100% de la hauteur
- Giron (cm)
- 18
- Contremarche (cm)
- 21
- Matériau des marches
- Acier peint avec une peinture poudrage électrostatique (powder coating)
- Charge maximale par marche (Kg.)
- 150
- Poids net (Kg)
- 53
- Poids brut (avec emballage) (Kg)
- 55
FAQs
- Les aciers utilisés pour les poutres, les piliers et autres éléments conviennent à des usages structurels en présentant une résistance élevée (S235, S275 ou S355, selon les besoins). Les pièces sont fabriquées selon des procédés de coupe laser, cintrage et formage de la plus haute précision, pour être soumis ensuite à la peinture au four (poder coating) d’adhérence maximum avec une finition exceptionnelle.
- Visserie structurelle de qualité 8.8.
- Aluminium anodisé apte pour l’extérieur.
- Les planches de bois utilisées pour former le plancher portant des entresols peuvent être en contreplaqué de pin radiata européen, ou en aggloméré structurel de haute densité. Toutes les planches sont à rainure et languette sur leurs quatre côtés, pour éviter les défauts et différences de niveau aux unions des modules.
- D’autres pièces en bois, comme les marches et les parties de mains-courantes sont en bois de hêtre de première qualité.
- Escalier extérieur, perpendiculaire à la mezzanine.
- Escalier intérieur. Vous devez installer la poutre escalier.
- Escalier extérieur, parallèle à la mezzanine. Il faut installer un palier d’escalier.
- Un placement différent à nos mezzanines.
- Inclinaison
- Largeur utile
- Mesures de la marche et des contremarches
- Charges admissibles sur les marches et les escaliers
- Hauteur des mains courantes
- Type de matériau de la marche
- Conception de la main courante et de la rambarde
- Type de contremarche ou de marche
- Nez de marche ou chevauchement entre les marches
- Hauteur libre au plafond
-
Pièce d’ancrage A: Les références dont ces ancrages sont compris : 32800, 35200, 35300, 31700, 30900, 31301, 32004, 34001, 32601, 31800, 32500, 34100, 30401, 31102, 30303, 30501, 31003, 32700, 30700, 35000, 31400, 32100, 35100, 31500, 32200.
-
Pièces d’ancrage B: Les références dont ces ancrages sont compris: 35200, 35300, 31700.
-
Pièce d’ancrage C: Les références dont ces ancrages sont compris : 30601, 30801.
Général
Notre département technique peut faciliter votre travail. Vous pouvez nous envoyer un dessin de votre idée et nous faisons le plan 2D ou 3D pour vous voir comme sera le résultat de votre mezzanine et le prix. Cliquez ici pour contacter avec nous de la façon que vous préférez.
Nous ne proposons pas actuellement de service de mesure sur site. Nous vous conseillons toutefois de visiter le site web Mr Assembler, où vous trouverez des assembleurs qui proposent ce service. De plus, sur leur plateforme, il est possible de commander l'assemblage des produits dont vous avez besoin.
Il est possible de réaliser n'importe quelle modification esthétique mais quelconque modification structurelle ne sera pas approuvé par Tecrostar. Le client sera responsable de ce type de changements techniques.
Les produits Tecrostar sont fabriqués avec les matériaux les mieux adaptés aux solutions techniques proposées, en combinant les bois, les aciers et les aluminiums de grande qualité.
TECRO possède un certificat de l’Association espagnole de manutention (AEM). Nous avons également reçu une Gold Medal Award of Merit de l’INPEX (Invention and New Product Exposition), principal prix à l’innovation à la Foire d’invention la plus importante des États-Unis.
.
Escaliers
Le même escalier peut être placé dans n’importe quelle configuration en offrant plusieurs possibilités et différents résultats.
Oui, nos escaliers sont compatibles avec d'autres gammes, pour autant que leur hauteur corresponde à celle de la mezzanine ou de la surface à atteindre.
Sur notre site, vous trouverez une grande variété de modèles d'escaliers de différentes hauteurs. Vous pouvez ainsi choisir celui qui correspond le mieux à vos besoins et à votre hauteur spécifique.
Si vous souhaitez installer un escalier de la gamme XL, il est nécessaire d'acheter l'adaptateur des accessoires sur la poutre primaire XL qui vous permettra de l'intégrer correctement.
TecroStar propose différents types d'escaliers. Certains sont destinés à un usage privé, généralement dans de petits espaces ; d'autres sont plus confortables et larges pour un usage général, plus adaptés aux lieux de travail ou à un usage commercial.
La définition de l'utilisation prévue de l’escalier est fondamentale dans la plupart des normes, généralement classées en escaliers de service ou privés, ou en escaliers générales ou publiques, ces dernières étant plus exigeantes.
Il existe de nombreuses réglementations sur les escaliers dans les différents pays où TecroStar est présent, il est, donc, difficile de déterminer si un type d'escalier est conforme à une réglementation particulière.
Chez TecroStar, nous concevons les escaliers en définissant les critères généraux de chacun d'entre eux, afin que ceux-ci soient bien définis et puissent être confrontés aux critères des normes :
… bien que certaines réglementations fassent également référence à des paramètres et des détails de construction très spécifiques :
Il existe peu de normes internationales qui traitent de la conception des escaliers, dont la norme ISO 14122, "Sécurité des machines. Moyens d'accès permanents aux machines et installations industrielles", dont les critères correspondent à notre catégorie ESCALIERS FACILEMENT ACCESIBLES. Pour toutes les autres réglementations, il convient de vérifier les critères généraux, qui peuvent être facilement comparés aux données figurant dans les fiches techniques.
Si vous avez une réglementation spécifique à laquelle votre escalier doit se conformer, vous pouvez nous le demander et nous essaierons de vous aider dans votre décision.
Les escaliers ont un nombre de marches maximales par rapport à une hauteur maximale. À mesure que la hauteur est réduite, le nombre de marches à installer est inférieur. Vous pouvez installer plus nombre de marches quand même. Par contre, un numéro excessif de marches va réduire la contremarche disponible, distance importante en descendant l’escalier surtout, car les marches sont onçu dépendant l’inclinaison de l’escalier.
Consultez la fiche technique de chaque escalier.
Installation
Est-il possible de fixer l’escalier dans une mezzanine déjà existante ou sur un mur en brique et béton ?
Oui, elle peut être installée sur une surface qui ne soit pas Tecrostar.
Les ancrages muraux pour le béton ou la brique sont utilisés pour fixer les escaliers aux murs constitués de ces matériaux.
Le client doit tenir compte du fait qu'il est responsable de la solidité du joint et de la structure à laquelle elle est ancrée.
Si vous avez besoin de fixer l’escalier à une structure différente à la mezzanine Tecrostar, vous devez consulter les détails suivants à propos des ferrures les plus appropriées :
Dans Tecrostar, l'ancrage qui relie l'échelle à la mezzanine peut être fixé à l'aide de 2 ou 4 vis. Si vous optez pour la configuration à 2 vis, l'échelle aura la possibilité de pivoter vers le haut. Il est important de noter que dans les deux cas, l'échelle conserve la même résistance.
Ce réglage est disponible sur toutes les échelles droites Tecrostar.
Avec le Kit de levage électrique compatible avec les échelles japonaises, droites et latérales, vous pourrez soulever votre échelle en toute sécurité et la dissimuler à la hauteur de la mezzanine.
Chaque modèle d’escalier a une inclinaison et elle ne peut pas être modifié, sauf le contraire. Vous devez choisir le modèle le plus approprié par rapport à vos besoins
C’est possible car tous les côtés des escaliers sont démontables. Cependant, nous recommandons de les installer pour une question de sécurité. En outre, les rambardes donnent rigidité à l’escalier.
Autrement, il n’est pas possible de commander un escalier qui comprend de rambardes sans celles-ci.
Vous pouvez trouver un installateur près de chez vous sur misterassembler.com. Ce site web met en contact les installateurs et les clients, de sorte que le prix et la responsabilité de l'installation incombent à l'installateur. Ce site web n'est pas lié à Tecrostar.
Tecrostar peut vous fournir un prix approximatif du coût d'un montage qui dépend en grande partie de la distance entre l'équipe de montage et le site d'installation et du type de service commandé (visite et mesure préalables, service de livraison et déplacement des marchandises sur le site).
Dans tous les cas, cette estimation indicative doit être validée entre le client et l’assembleur.
Envoi
Les mezzanines sont expédiées dans leur emballage par une agence externe dans un camion équipé d'une plate-forme élévatrice, afin de pouvoir décharger le colis sur le sol. La commande est livrée dans la rue à l'adresse du client.
En cas de restrictions d’accès, il est possible d’appliquer des frais supplémentaires dû au changement de moyen de transport.
Livraison de la gamme xl : L’emplacement à livrer les structures doit être accessible pour une semi-remorque longue (charge maximale admise jusqu’à 36 Tm). Si vous pensez qu’il y a n’importe quelle sorte de limitation, contactez-nous. Le client prendra en charge le déchargement du produit lequel doit être effectué par le côté latéral du camion (ce type de véhicule ne compte pas sur plateforme élévatrice à l’arrière). Le produit est livré sur un palet et emballé. C’est pour cela que le déchargement sera effectué en utilisant un chariot élévateur préférablement.
Chez Tecrostar, nous proposons quatre types de caisses soigneusement conçues pour s’adapter aux produits et les protéger. En fonction des produits de votre commande, vous recevrez les unes ou les autres.
Les mezzanines des gammes S, M et L sont expédiées dans le même type de caisses. Les mezzanines S et M nécessitent une caisse pour chaque envoi. Les mezzanines de la gamme L, en revanche, nécessitent normalement deux caisses.
Les mezzanines XL sont expédiées dans deux caisses, l'une pour les éléments en bois et l'autre pour les éléments en acier.
Le reste des produits (escaliers, garde-corps et autres articles) est expédié dans des caisses plus petites.
Type de caisse
Longueur (mm)
Largeur (mm)
Hauteur (mm)
Caisse pour S, M et L
2390
1125
550
Caisse XL bois
3050
1205
710
Caisse XL fer
2450
990
735
Caisse pour petites pièces
2350
320
230
*Toutes les caisses pour mezzanines sont expédiées sur palettes.
Dans notre service logistique, nous emballons les produits avec le plus grand soin afin d'optimiser l'espace disponible à l'intérieur des caisses. Il arrive que des produits plus petits partagent une caisse avec des mezzanines. De cette manière, nous tirons le meilleur parti de l'espace et veillons à ce que tout soit correctement disposé.
Malgré le poids total du produit, les pièces sont légères et maniables, donc, il est possible de manipuler les éléments facilement en les introduisant dedans l’ascenseur si c’est le cas. Les pièces les plus lourdes sont les poutres primaires de la Gamme L (39 kg). Les autres gammes sont beaucoup plus légères (12kg). Les panneaux sont maniables et ceux-ci peuvent être introduit dans l’ascenseur. Aucune pièce a une longueur supérieure à 2,4m.
Toutefois, il est important de mentionner que dans le cas de la gamme XL, certaines pièces peuvent être un peu plus lourdes.
Il est possible que le transporteur ne puisse pas arriver jusqu’au lieu de la livraison car la rue est très étroite ou n'importe quelle autre difficulté. Dans ces cas, le livreur ne peut pas y aller avec le camion habituel et, peut-être, il faut changer le véhicule ou demander d’aide supplémentaire.
Si vous pensez que l’accès est compliqué, vous pouvez demander un devis. Dans le cas contraire, la livraison sera bloquée jusqu’à l’abonnement du frais supplémentaire.
